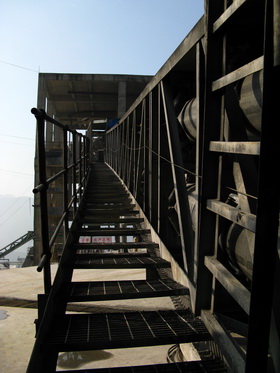

中石化集團四川維尼綸廠煤堆場帶式輸送機電視監控系統
本項目 PLC 控制系統應同時滿足煤堆場輸煤系統各流程及輔助單元的控制要求和由SNEC負責設計的鍋爐裝置輸煤系統各流程及輔助單元的控制要求。
PLC 系統在控制室內配置2 套操作員站，其中1 套用于煤堆場輸煤系統各流程及輔助單元的遠程監控和集中管理、另一套用于鍋爐發電裝置輸煤系統的遠程監控和集中管理；PLC系統在控制室內配置1套工程師站，用于系統組態、調試、系統維護和程序修改等。同時兼作操作員站。要求操作員站及工程師站應配置全功能的監控軟件、報表管理軟件和組態調試軟件等，確保系統的完整性。
SNEC負責設計的鍋爐發電裝置輸煤系統屬30萬噸/年醋酸乙烯項目，鍋爐裝置輸煤系統各流程及輔助單元采用PLC系統實現自動控制和集中管理，PLC控制柜安裝在現場機柜室內。鍋爐發電裝置輸煤系統的控制系統已經采購，該控制系統是以西門子S7-400H型控制器為核心組成的冗余控制系統。
該P(yáng)LC系統需與本項目煤堆場控制系統進行雙向通訊，實現系統的無縫連接，形成一套完整的控制系統。
特別要求本項目PLC 系統供應商應充分考慮項目對控制系統的各項需求，配置與鍋爐發電裝置輸煤系統PLC 系統通訊所需的冗余工業以太網（Ethernet）模件，包括通訊模件、光纜接口卡及轉換設備、交換機等，提供相應技術服務，負責將兩套PLC系統整合為一套系統。使本項目PLC系統配置的操作員站和工程師站能用于煤堆場輸煤系統和鍋爐發電裝置輸煤系統各流程及輔助單元的遠程監控、集中管理和系統組態、調試、維護及程序修改等。
|
