| 尼日利亞Obajana水泥廠F43-S01曲線礦山膠帶輸送機控制系統 |
|

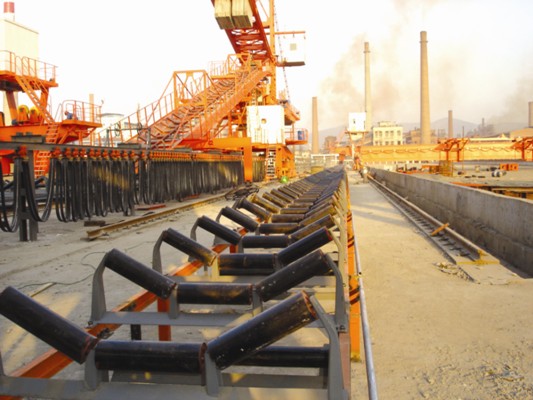

 尼日利亞Obajana礦山曲線皮帶機全長7754.239米，驅動采用西門子三臺545KW變頻調速電機頭部驅動，變頻器為西門子S120 545KW四象限變頻調速器，系統控制由一套PLC系統進行控制。
系統采用上位機+主控PLC+遠程I/O的模式控制，PLC與變頻器通訊采用PROFIBUS DP ，PLC系統采用AB 1756系統，CPU采用雙機熱備冗余配置，一旦運行中的主CPU發生故障，后備CPU便自動地接過控制權，在切換過程中不會出現程序跳變或數據丟失，此切換過程在操作站上報警，從而有效地保證系統連續穩定的運行。PLC在機頭設主站柜一臺，在機尾設從站柜一臺，主從站之間采用光纖連接的CONTROLLNET通訊方式。皮帶機保護采用Dupline現場總線系統�？刂乒耠姎饩�路簡潔明了，組態畫面動態美觀，實時工作數據一目了然，報警信息清晰明了，系統運行狀態實時把控和記錄，大大降低了系統的維護和檢修難度，操作非常方便。
|
|
| |
|
